HSH系列(鹵素聚光加熱燈) |
|
HSH系列是由鹵素燈加裝特殊設計的黃金鏡板組合而成的聚光燈組。
升溫快速，2~3秒即可到達500~1000℃最高設定溫度。
配光鏡板可依焦點距離，聚光徑來設別設計。
|
 |
用途 |
 |
純淨的加熱源：要求純淨加熱源的熱處理製程，半導體預熱。 |
|

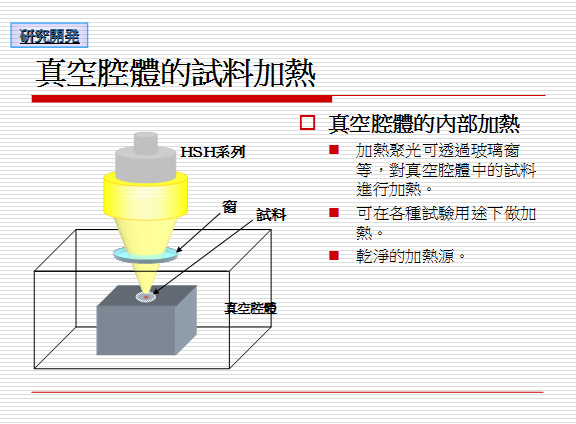

非接觸加熱：真空腔體內的試料加熱，清洗後加熱，熱接合作業。 |
|
|
|
特點 |
|
HSH系列是由鹵素燈加裝特殊設計的黃金鏡板組合而成的聚光燈組。 |
|
啟動快速，若將聚光徑調到最小，可加熱至1,000℃。（HSH-1, 2000W規格） |
|
主要目的是為了讓金屬或半導體可加熱均勻。 |
|
可透過玻璃板來加熱。 |
|
因採聚光加熱，不對周圍有熱衝擊。 |
|
 |
規格 |
|
形式
|
集光徑S(mm)
|
焦點距離f(mm)
|
鏡面弧度
|
鏡面
|
燈管容量
|
外型尺寸
|
|
a(mm)
|
b(mm
|
c(mm)
|
|
HSH-1標準規格水冷式
|
50
|
50
|
旋轉高次曲面
|
鍍金
|
100V2000W
|
160
|
105
|
173
|
|
HSH-2客製規格水冷式
|
20以上任意
|
50以上任意
|
旋轉高次曲面
|
鍍金
|
100V2000W
|
160
|
105
|
173
|
|
HSH-3標準規格水冷式
|
15
|
40
|
旋轉橢圓曲面
|
鍍金
|
100V500W
|
120
|
88.5
|
112
|
|
HSH-4客製規格水冷式
|
15以上任意
|
40以上任意
|
旋轉橢圓曲面
|
鍍金
|
100V500W
|
120
|
88.5
|
112
|
|
HSH-5標準規格自然空冷式
|
8
|
15
|
旋轉橢圓曲面
|
鍍金
|
24V 150W
|
60
|
45
|
75
|
|
HSH-6客製規格自然空冷式
|
8以上任意
|
15以上任意
|
旋轉橢圓曲面
|
鍍金
|
24V 150W
|
60
|
45
|
75
|
|
HSH-7標準規格自然空冷式
|
5
|
15
|
旋轉橢圓曲面
|
鍍金
|
24V 150W
|
30
|
20
|
40
|
|
HSH-8客製規格自然空冷式
|
5以上任意
|
15以上任意
|
旋轉橢圓曲面
|
鍍金
|
24V 150W
|
30
|
20
|
40
|
|
※因規格時有改良，將不預期更新。
|
|
|
使用注意事項 |
|
電源側請務必加裝20A的速斷保險絲、或是速斷斷路器。（推薦使用原廠的BC電源） |
|
燈管開始通電時請輸入約1秒的SLOW START。另，請勿超出額定電壓。 |
|
冷卻水無法達到所需流量時，有可能是燈管已切斷。若是冷卻水無法流出，就必須增加FLOW SWITCH等可停止通電至燈管的構造。建議的冷卻水量標準為3L/min，水溫為16℃~20℃，PH值在4~7。水量在2L/min以下時請裝入停止裝置運轉的安全構造。 |
|
點燈方向並無限制，但請儘量不要發生震動、衝擊。 |
|
更換燈管時，請務必仔細鎖定緊法蘭的固定螺絲。 |
|
|
研究開發 |
|
|
 |
|
|
